XDCPCBA profesyonel bir PCB montaj şirketidir. PCB imalat ve montaj hizmetleri vermekteyiz. Gelişmiş test ekipmanları ürün kalitesine olan bağlılığımızdır.​​​​​​​

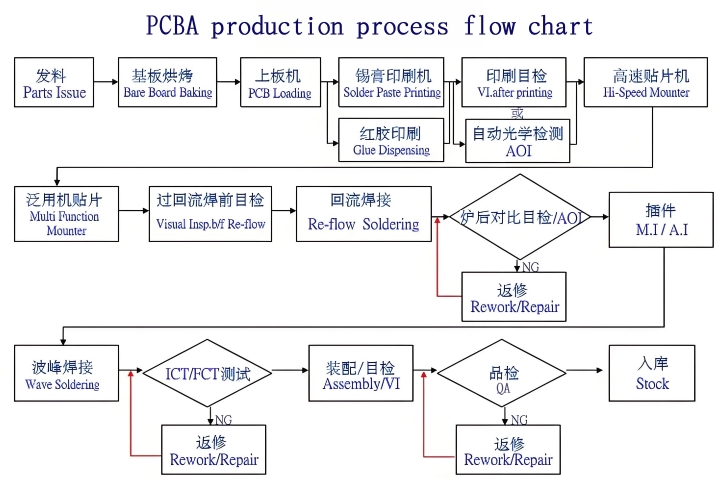

BGA montaj süreci

  • PCB tasarımı ve ped hazırlama
Tasarım aşamasında PCB'nin pedlerinin BGA'nın boyut ve yerleşim gereksinimlerini karşıladığından emin olmak gerekir. Pedlerin düzgünlüğünü ve kaynak kalitesini sağlamak için genellikle OSP (organik ped koruma katmanı) veya ENIG (metalize ped yüzeyi) işlemleri kullanılır.
  • Lehim pastası baskısı
Lehim pastasını PCB'nin BGA pedlerine eşit şekilde yazdırmak için çelik bir ağ kullanın.
Anahtar nokta: Lehim pastasının kalınlığı doğru olmalı, genellikle 0,12~0,18 mm arasında olmalıdır ve lehim pastasının baskıdan sonraki şekli, köprüleme veya bağlantı kopmasını önlemek için düzgün ve dolu olmalıdır.
  • BGA bileşen yerleşimi

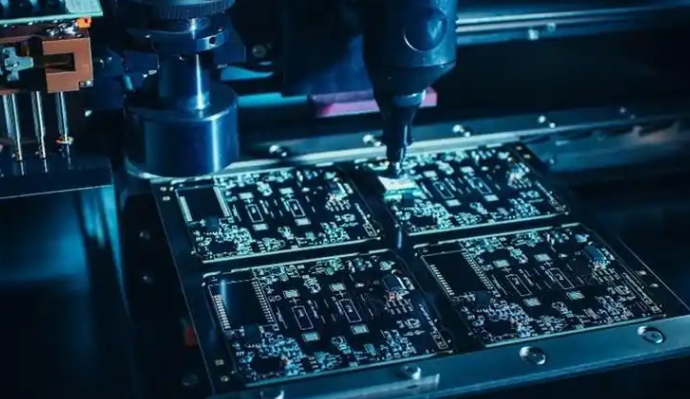

BGA bileşenlerini lehim pastasının üzerine doğru bir şekilde yerleştirmek için bir yerleştirme makinesi kullanın.
Anahtar nokta: BGA bileşenlerinin lehim toplarının PCB pedlerinin merkezi ile hizalandığından ve yerleştirme işlemi sırasında titreşim veya kaymanın engellendiğinden emin olun.
X-ışını muayene ekipmanı
  • Yeniden akış lehimleme
PCB, yeniden akışlı lehimleme fırınına gönderilir ve lehimleme, sıcaklık bölgesi kontrolü ile tamamlanır.
Anahtar nokta: Sıcaklık eğrisi, ön ısıtma, sabit sıcaklık, yeniden akış ve soğutma aşamaları dahil olmak üzere lehim pastası spesifikasyonlarına göre kesinlikle ayarlanmalıdır.
En yüksek yeniden akış sıcaklığı genellikle 230°C~250°C'dir ve bu, lehim pastasının türüne ve bileşenin termal hassasiyetine göre ayarlanır. Lehimleme yaparken tüm lehim toplarının eşit şekilde eritildiğinden ve sıkı bir şekilde bağlandığından emin olun.

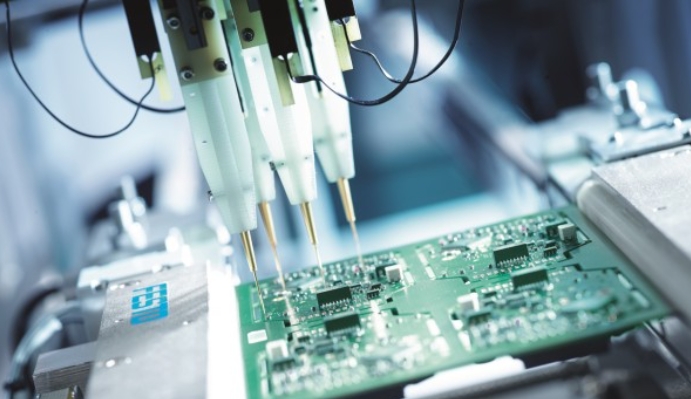

  • Kaynak kalite denetimi
BGA'nın lehim bağlantıları bileşenin alt kısmında bulunur ve çıplak gözle doğrudan gözlemlenemez, bu nedenle muayene için profesyonel ekipman gereklidir:
1 .X-Ray Kontrolü : Lehim bağlantılarında boşluk, köprü, açık devre veya yanlış hizalama gibi kusurların olup olmadığını kontrol edin.
2. Otomatik optik inceleme (AOI): BGA'nın konumunu ve ofsetini tespit edin.
3. Fonksiyonel test (FCT): Tüm devre kartının fonksiyonunun normal olup olmadığını doğrulayın.
  • Yeniden işleme (kusurlu ise)
Bir kaynak sorunu bulunursa BGA yeniden işleme istasyonu aracılığıyla işlenebilir. Spesifik yöntemler şunları içerir:
1. Arızalı BGA bileşenlerini ısıtın ve çıkarın.
2. Eski lehim pastasını çıkarın ve lehim pastasını yeniden yazdırın.
3. BGA bileşenlerini yeniden monte edin ve lehimlemeyi yeniden yapın.

PCB BGA Sürecinin Avantajları

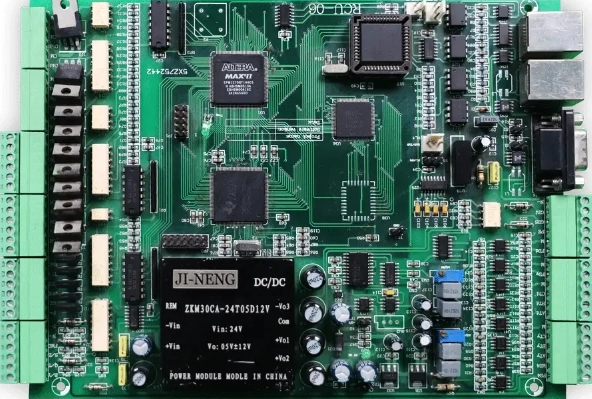

Uygulama Alanları

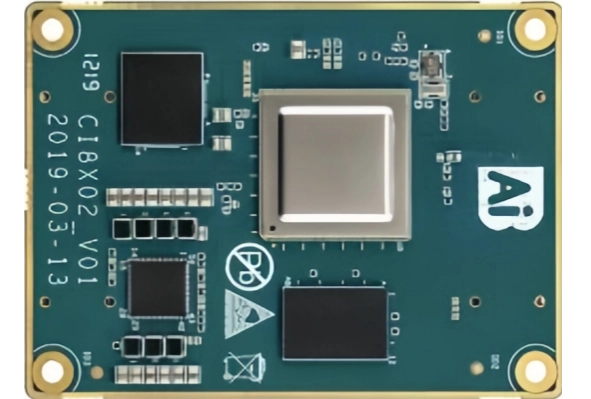

Tüketici Elektroniği
Tüketici elektroniğinde PCBA uygulaması

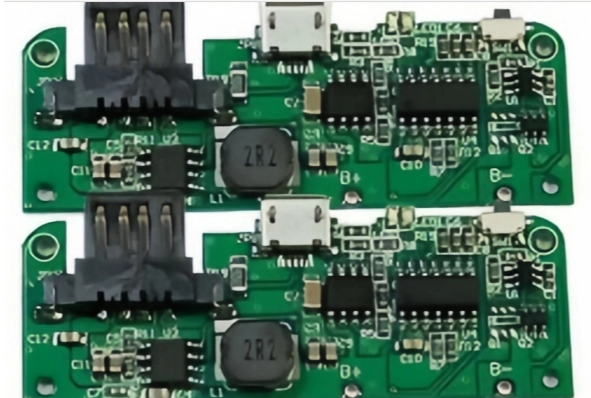

tıbbi alan
Tıp alanında PCBA uygulaması

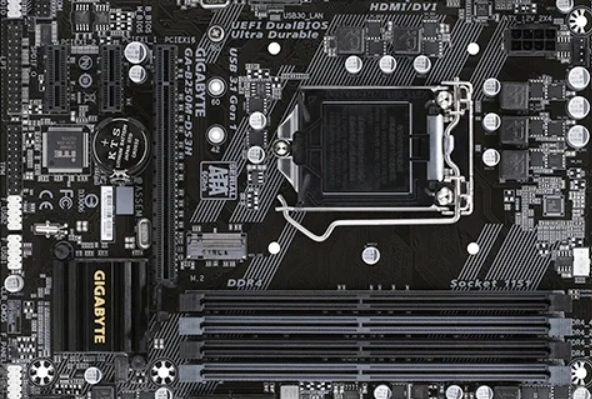

IOT
Nesnelerin İnterneti alanında PCBA uygulaması

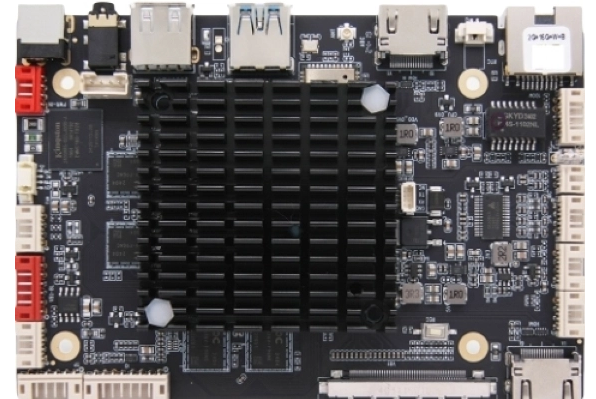

Otomotiv elektroniği
Otomotiv elektroniğinde PCBA uygulaması

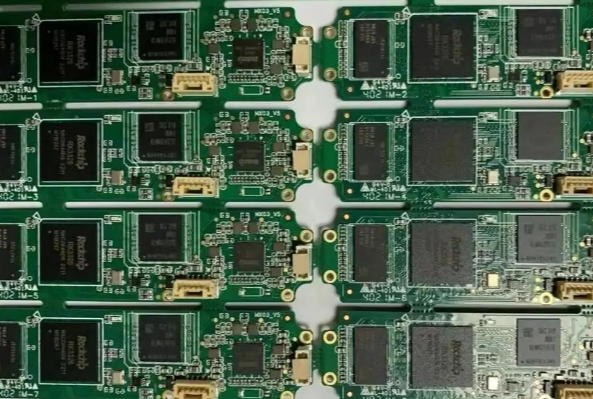

İletişim ekipmanı
PCBA iletişim ekipmanlarında kullanılır
Aletler ve ölçüm cihazları
PCBA aletlerde ve sayaçlarda kullanılır

BGA Montajı SSS

  • BGA montajı için ana malzemeler nelerdir?

    Cevap: BGA montaj sürecinde esas olarak aşağıdaki malzemeler kullanılır:
    1. Lehim pastası: BGA ile PCB arasındaki bağlantıyı lehimlemek için kullanılır;
    2. BGA bileşenleri: Birleştirilmesi gereken gerçek elektronik çipler;
    3. PCB kartı: Tüm bileşenleri taşıyan temel devre kartı.

  • BGA montajındaki yaygın kusurlarla nasıl başa çıkılır?

    Cevap: Yaygın BGA kaynak kusurları arasında soğuk lehim bağlantıları, soğuk lehim bağlantıları ve kısa devreler bulunur. Tedavi yöntemleri şunları içerir:
    1. Soğuk lehim bağlantıları ve soğuk lehim bağlantıları: yeniden lehimlemek için lehim bağlantılarını yeniden ısıtın veya yerel ısıtma için sıcak hava tabancası kullanın;
    2. Kısa devre: Havya sıcaklığında dikkatlice ayırmak için sıcak havayla lehim sökme veya cımbız gibi aletler kullanın.

  • BGA lehimlemeden sonra lehim bağlantılarının kalitesi nasıl kontrol edilir?

    Cevap: BGA lehim bağlantıları paketin alt kısmında yer aldığından çıplak gözle doğrudan gözlemlenemez. Yaygın denetim yöntemleri şunları içerir:
    1. Otomatik optik inceleme (AOI): Montaj sırasında bariz kusurları kontrol edin;
    2. X-ışını denetimi: Lehim bağlantılarının bütünlüğünü tespit etmek ve sahte lehim bağlantıları ve soğuk lehim bağlantıları gibi potansiyel sorunları bulmak için X-ışını ekipmanını kullanın.

  • BGA montajı sırasında lehimleme kalitesi nasıl sağlanır?

    Cevap: Lehimleme kalitesini sağlama yöntemleri şunları içerir:
    1. Viskozite ve baskı parametrelerinin gereksinimleri karşıladığından emin olmak için lehim pastasını doğru şekilde seçin;
    2. Her BGA'nın doğru konuma sahip olduğundan emin olmak için bileşen yerleştirme için doğru otomatik yerleştirme makinelerini kullanın;
    3. Soğuk lehimleme veya aşırı ısınma gibi lehimleme kusurlarını önlemek için yeniden akış lehimleme sıcaklık eğrisini kontrol edin.

  • BGA'nın diğer paket türlerine göre avantajları nelerdir?

    Cevap: BGA paketi, diğer paket türlerine (TQFP ve QFN gibi) kıyasla daha yüksek pin yoğunluğuna, iyi termal yönetime ve elektriksel performansa sahiptir. BGA'nın pinleri doğrudan alta bağlanır, bu da parazitik endüktansı ve kapasitansı azaltabilir ve sinyal iletim hızını ve stabilitesini artırabilir.
