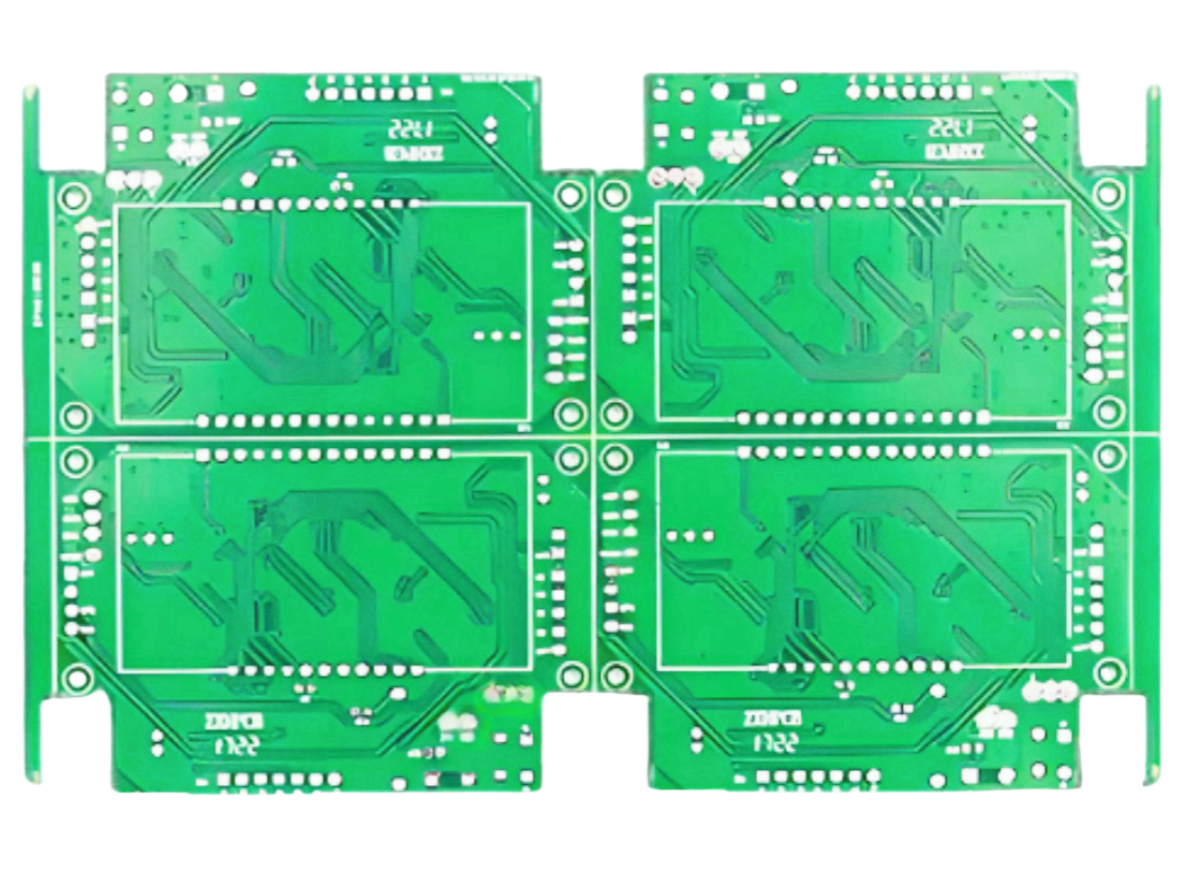

Le PCB du compteur électrique adopte généralement la carte de circuit imprimé double face pour répondre aux performances et aux exigences fonctionnelles de l'équipement. Le traitement de surface adopte généralement le processus de pulvérisation en étain sans plomb. Le PCB double face signifie que les deux côtés de la carte de circuit imprimé ont des modèles conducteurs, ce qui peut augmenter efficacement la densité de connexion du circuit et réduire la longueur de câblage par unité de zone.
La pulvérisation sans étain sans plomb est un processus de traitement de surface qui forme généralement une fine couche de l'étain sur les coussinets et les points de contact du PCB pour améliorer les performances de soudage et la capacité anti-oxydation. Le traitement de pulvérisation en étain sans plomb peut offrir une meilleure connexion électrique et une durée de vie plus longue.
La surface de pulvérisation en étain sans plomb peut prévenir efficacement l'oxydation et l'usure, assurer la stabilité de la connexion à long terme et convient particulièrement aux applications à haute fréquence et à grande vitesse.
La bonne conductivité et la mouillabilité du coussin métallique rendent le processus de soudage plus fluide, particulièrement adapté aux composants de soudage des composants SMT (technologie de montage de surface).
Le matériau FR-4 et le traitement de surface en or d'immersion peuvent réduire efficacement la perte de signal, améliorer les performances électriques du PCB et conviennent aux applications à haute fréquence.
Utilisez un logiciel de conception PCB pour compléter le schéma de circuit et la disposition pour vous assurer que le câblage de circuit double face est raisonnable et le signal
Faites du substrat FR-4 en fonction du fichier de conception, nettoyez-le et séchez et préparez-vous au traitement ultérieur.
Gravez la surface du substrat pour former le motif de circuit requis, puis couvrez-le avec une épaisse couche de cuivre pour assurer la conductivité.
Générez une couche d'or sur les coussinets et les points de contact par le dépôt chimique, complétez le traitement de l'or et assurez une bonne conductivité et une résistance à l'oxydation dans la zone de soudage.
Effectuer des tests électriques et des inspections de qualité pour garantir que le PCB répond aux exigences standard avant de quitter l'usine.
