Profesionāli PCBA pakalpojumi: no prototipēšanas līdz masveida ražošanai

Smaile
BGA
Caur bedri
Kastes būve
Sajaukts

Mūsu pabeigta PCBA pakalpojumi

Mūsu pabeigtais PCBA pakalpojumi nodrošina visaptverošu risinājumu, sākot no pielāgota PCB dizaina un komponentu iegūšanas līdz montāžas, testēšanas un gala produktu piegādei.

Keramikas pcba

XDCPCB nodrošina keramikas PCB montāžas pakalpojumus
Rodžersa materiāli PCBA

XDCPCB nodrošina PCB montāžas pakalpojumus ar Rodžersa materiāliem
Stingra-flex pcba

XDCPCB nodrošina stingrus Flex PCB montāžas pakalpojumus
Daudzslāņu PCBA

XDCPCB nodrošina daudzslāņu PCB montāžas pakalpojumus
Elastīga PCBA

XDCPCB nodrošina elastīgus PCB montāžas pakalpojumus
Alumīnija bāzes PCBA

XDCPCB nodrošina alumīnija bāzes PCB montāžas pakalpojumus
Augstfrekvences PCBA

XDCPCB nodrošina augstfrekvences PCB montāžas pakalpojumus
Vara bāzes PCBA

XDCPCB nodrošina vara bāzes PCB montāžas pakalpojumus

Ātra pagrieziena PCBA prototipēšana

Piegādājot funkcionālos prototipus pat 72 stundās ar 100% kvalitātes nodrošināšanu.

Zema apjoma PCBA montāža

Ideāli piemērots jaunizveidotiem uzņēmumiem un pētniecības un attīstības projektiem ar MOQ tik zemu kā 10 vienības.

Ar lielu sajaukumu, maza apjoma PCBA

Specializējas sarežģītos, maza apjoma projektos ar elastīgiem ražošanas grafikiem.

PCBA ražošanas iespējas

Spēju	standarts	uzlabots
Minimālā izsekošana/telpa (solis)	4/4 mil	2,5/2,5 mil
Maksimālais slāņu skaits	12 slāņi	30 slāņi (pielāgotas konfigurācijas)
PCB tips	Stingra, elastīga	Stingra, elastīga, stingra-flex
Materiālo opcijas	FR4, augsts TG un pamatmateriāli	Augstas frekvences (piemēram, Rodžerss, teflons), PTFE un uzlaboti materiāli
Vara svars	0,5 oz līdz 3 oz	0,5 oz līdz 6 oz
Minimālais cauruma izmērs	0,2 mm	0,1 mm
Slāņa sakraušanas precizitāte	Standarta slāņa kaudze	Augstas precizitātes, daudzslāņu steki ar kontrolētu pretestību
Virsmas apdare	Hasls, Enigs, OSP	Enigs, iegremdēšanas sudrabs, iegremdēšanas zelts, osp
Caur tipu	Standarta, neredzīga un apglabāta vias	Mikrovijas, sakārtotas, apraktas, akla, vi-in-Pad
Komponentu montāžas tehnoloģija	Smt, tht	Augsta blīvuma SMT, precizitātes sastāvdaļa izvietojums
Uzlabota pārbaude un pārbaude	Pamata elektriskais tests (IKT)	AOI, rentgena pārbaude, e-pārbaude, FCT
Prototips un ražošanas apjoms	Mazs vai vidējs tilpums	Liela apjoma, lielas sarežģītības un prototipa ražošana
Vides atbilstība	ROHS, UL sertificēts	ROHS, UL sertificēts, IPC-610 3. klase, ISO 9001 saderīgs

Veiksmes stāsti: zema apjoma PCBA projekti

XDCPCBA mēs lepojamies ar augstas kvalitātes, maza apjoma PCBA projektu nodrošināšanu, kas atbilst īpašām nozares vajadzībām. Šie projekti izceļ mūsu spēju ievērot augstākos kvalitātes standartus, vienlaikus nodrošinot precīzus, uzticamus risinājumus specializētām lietojumprogrammām.

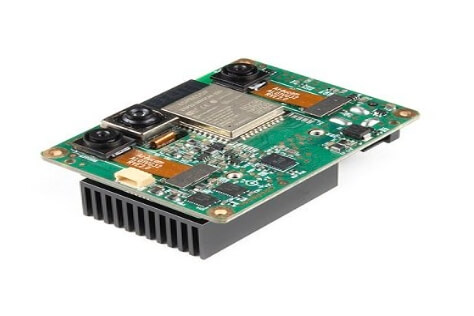

IoT sensora PCBA viedajai lauksaimniecībai

Piegādātas 500 vienības ar 99,9% ražas ātrumu un pilnu funkcionālo pārbaudi.

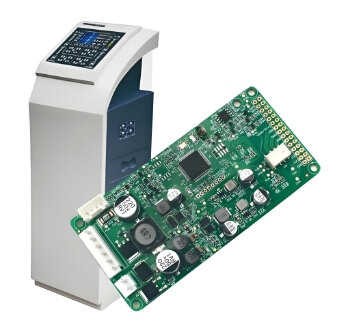

Medicīniskās ierīces PCBA pacienta uzraudzībai

Pabeigta IPC 3. klases montāža ar 100% izsekojamību.

Mūsu montāžas iespējas

Kastes būves montāža

Attiecas uz vairāku elektronisko komponentu, PCB un saistīto piederumu salikšanu korpusā vai kastē.
Hibrīda montāža

Divas vai vairākas atšķirīgas montāžas tehnoloģijas tiek apvienotas un piemērotas vienai un tai pašai shēmas platei.
SMT montāža

Montāžas tehnoloģija, kas lodē elektroniskos komponentus tieši uz PCB virsmu
Caurumu montāža

Caur caurumu montāža ir tradicionālā PCB montāžas metode
BGA montāža

BGA (lodīšu režģa masīvs) ir iepakojuma forma, ko parasti izmanto augsta blīvuma, augstas veiktspējas shēmās
