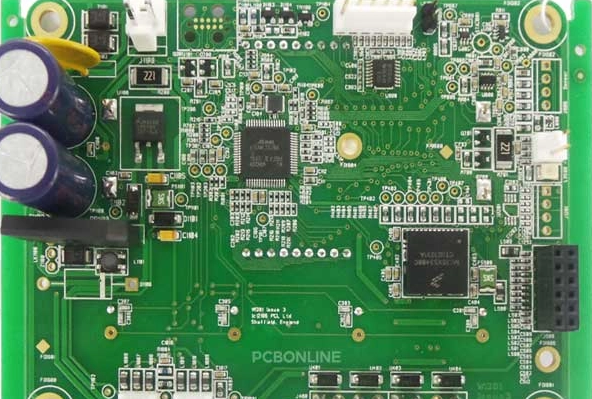

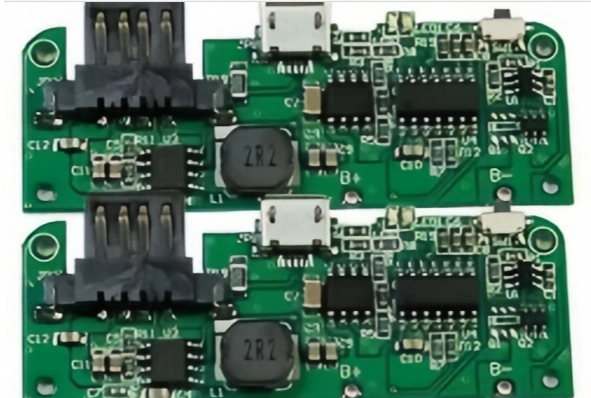

Wat is hibriede PCB-samestelling

Hibriede PCB-samestelling verwys na die gebruik van beide deur-gat-samestellingstegnologie (THT) en oppervlakmonteringstegnologie (SBS) op dieselfde PCB om die installering en soldering van komponente te voltooi. Hierdie samestellingsmetode kombineer die voordele van die twee prosesse, wat kan voldoen aan die ontwerpvereistes van hoë digtheid en miniaturisering, en die toepassing van hoëkrag en sterk meganiese verbindingskomponente ondersteun.

Voordele van hibriede PCB-samestelling

Prosesvloei van Hibriede PCB-samestelling

  •  Oppervlakgemonteerde komponentsamestelling (SBS)
Skermdruk-soldeerpasta: Dien soldeerpasta toe op die pads wat gesoldeer moet word op die PCB-oppervlak deur 'n sjabloon.
Komponentmontering: Gebruik 'n plasingsmasjien om oppervlakmonteringskomponente (SMD) op die soldeerpasta-bedekte pads te plaas.
Hervloei-soldeer: Die PCB gaan die hervloei-oond binne, en die soldeerpasta word teen hoë temperatuur gesmelt om die soldering van SMD-komponente te voltooi.

  • Deur-gat komponent samestelling (THT)
Invoeging: Plaas deurgatkomponente in die deurgate op die PCB met die hand of deur 'n outomatiese invoeger.
Golfsoldeer: Die soldeersel word gesmelt en met 'n golfsoldeermasjien aan die deurgat-komponentpenne verbind om die komponente vas te maak.
Handsoldeer: Vir komplekse deurgatkomponente kan handsoldeer nodig wees.

  •  Inspeksie en toetsing
Gebruik AOI (outomatiese optiese inspeksie) en X-straalinspeksie om die sweiskwaliteit na te gaan.
Voer elektriese en funksionele toetse uit om te verseker dat die PCB-werkverrigting aan die ontwerpvereistes voldoen.

XDCPCBA se HybridPCB Montagediens

PCB hibriede samestelling is 'n doeltreffende oplossing om aan die behoeftes van komplekse elektroniese produkte te voldoen. Met sterk tegniese vermoëns en ryk ervaring, bied HXPCB kliënte van hoë gehalte en hoë betroubaarheid hibriede samestelling dienste en professionele PCB baster montering oplossings:
1. Ons dienste sluit een-stop oplossings van PCB ontwerp, vervaardiging tot SBS en THT samestelling.
2. Ons is toegerus met hoë-presisie SBS-plasingsmasjiene en golfsoldeertoerusting om hibriede samestelling van hoë gehalte te verseker, en pas bastersamestellingsprosesse aan volgens klantbehoeftes om aan spesiale komponente en ontwerpvereistes te voldoen.
3. Deur AOI, X-straal en funksionele toetsing word die sweis- en werkverrigtingbetroubaarheid van elke PCB verseker.

PCBA Aansoek Veld

Verbruikerselektronika
PCBA-toepassing in verbruikerselektronika
mediese veld
PCBA aansoek in die mediese veld
物联网IOT
PCBA-toepassing op die gebied van Internet of Things
Motor elektronika
PCBA-toepassing in motorelektronika
Kommunikasie toerusting
PCBA word in kommunikasietoerusting gebruik
Instrumente en meters
PCBA word in instrumente en meters gebruik

Gereelde vrae

  • Hoe om die koste van hibriede PCB-samestelling te optimaliseer?

    Antwoord: Die optimalisering van die koste van hibriede PCB-samestelling kan by die volgende aspekte begin:

    Ontwerpoptimering:
    Redelike uitleg SBS- en THT-areas om die aantal en kompleksiteit van PCB-prosesskakeling te verminder.
    Gebruik algemene standaardkomponente om die koste van pasgemaakte komponente te verminder.

    Proseskeuse:
    Vir massaproduksie, gebruik outomatiese invoeg- en golfsoldeertoerusting om produksiedoeltreffendheid te verbeter.
    Vir klein bondelproduksie of komplekse komponente, kombineer handmatige invoeging en selektiewe soldeerprosesse om toerustinginvestering te verminder.

    Materiaal verkryging:
    Kies basismateriaal en sweismateriaal met gebalanseerde werkverrigting en koste om vermorsing te verminder.
    Kwaliteitbeheer:
    Verhoog die eerste keer slaagsyfer van produksie en verminder herwerk en herstelkoste.

  • Watter algemene defekte kan in hibriede PCB-samestelling voorkom? Hoe om dit op te los?

    Antwoord: Algemene gebreke en oplossings is soos volg:

    Koue soldeervoeg:
    Oorsaak: Onvoldoende soldeertemperatuur of ongelyke soldeerpastabedekking.
    Oplossing: Kalibreer die soldeertemperatuurkurwe en optimaliseer die soldeerpasta-bedekkingsproses.

    Oorbrugging:
    Rede: Oormatige soldeerpasta of onvoldoende padontwerpspasiëring.
    Oplossing: Pas die hoeveelheid soldeerpasta en padspasiëring aan, en gebruik AOI om die soldeerkwaliteit na te gaan.

    Oop lood:
    Rede: Die deur-gat komponent penne is nie ten volle in kontak met die soldeersel nie.
    Oplossing: Verseker die kwaliteit van deurgat-platering en optimaliseer die golfsoldeerhoek.

    Termiese skade:
    Rede: Hoëtemperatuur-golfsoldeer veroorsaak skade aan hittesensitiewe komponente.
    Oplossing: Gebruik selektiewe soldeer- of hitteafskermingsontwerp.

  • Hoe om die impak van deurgat-soldeer op SBS-soldeerverbindings in hibriede PCB-samestelling te vermy?

    Antwoord: In hibriede PCB-samestelling kan deur-gat soldering termiese skade aan SBS-komponente of hersmelting van soldeerverbindings veroorsaak as gevolg van hoë-temperatuur golfsoldeer. Oplossings sluit in:

    Termiese beskermingsontwerp: Voeg 'n termiese skild of soldeermasker by die SBS-area tydens PCB-ontwerp.
    Volgorde-optimering: Voltooi eers deur-gat soldering, en voer dan meer hitte-sensitiewe SBS-hervloei-soldeer uit.
    Selektiewe golfsoldeer: Beheer die soldeergolfreeks presies om hoë temperatuurblootstelling van soldeerverbindings in die SBS-area te vermy.

  • Hoe om die prioriteitsproses van SBS en THT in hibriede PCB-samestelling te bepaal?

    Antwoord: Oor die algemeen hang die monteervolgorde af van die komponenttipe en soldeerproses:

    Prioriteit SBS proses
    SBS-komponente word gewoonlik aan die voorkant van die PCB gemonteer en hervloei gesoldeer omdat hierdie komponente kleiner is en hoë soldeerakkuraatheid het.

    Daaropvolgende THT-proses
    Nadat SBS voltooi is, word deurgatkomponente ingesit en golfgesoldeer.
    As daar dubbelsydige SBS is, is dit nodig om te verseker dat die invoeging van deurgatkomponente nie sal inmeng met die soldeer-effek van hervloei-soldeer nie.
    Let wel: Wanneer die volgorde bepaal word, is dit ook nodig om die ontwerpbeperkings van die PCB in ag te neem, soos die termiese sensitiwiteit van dubbelzijdige SBS-soldeer.

  • Wat is hibriede PCB-samestelling? Vir watter toepassingscenario's is dit geskik?

    Antwoord: Hibriede PCB-samestelling is 'n monteermetode wat beide oppervlakmonteringstegnologie (SBS) en deurgattegnologie (THT) op dieselfde PCB gebruik.

    Toepassingsscenario's:
    Motorelektronika: Moet 'n kombinasie van hoë krag (soos relais) en hoë digtheid (soos sensormodules) hanteer.
    Kommunikasietoerusting: Antennestelsels, RF-modules, ens. vereis hoëfrekwensieseine en hoëkragondersteuning.
    Industriële beheer: Komplekse beheerstelsels vereis betroubare verbindings en multifunksionele integrasie.
    Mediese toerusting: Kombinasie-ontwerp van hoë betroubaarheid en komplekse stroombane.
