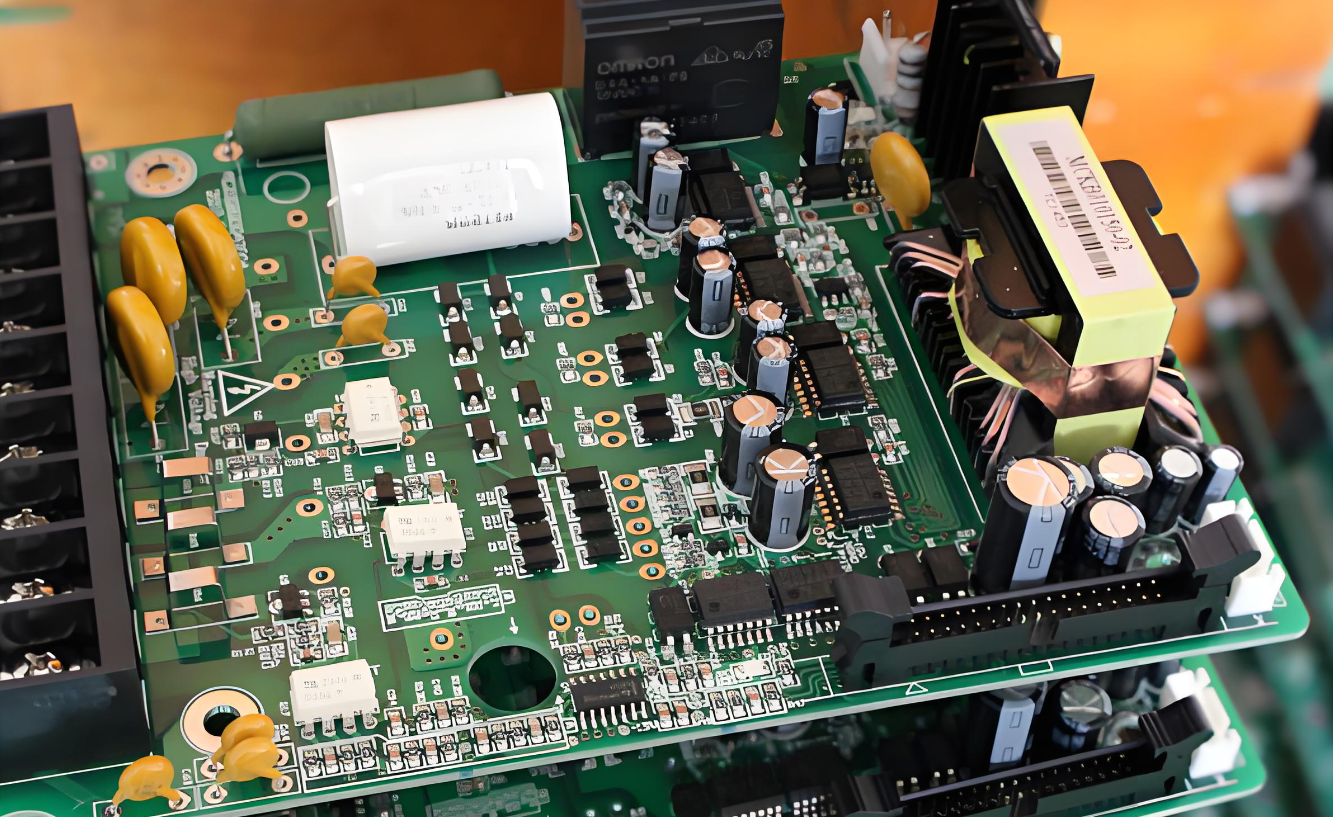

Η διαδικασία επεξεργασίας plug-in στο συγκρότημα PCB (Πίνακας τυπωμένων κυκλωμάτων) αποτελεί σημαντικό μέρος της ηλεκτρονικής διαδικασίας κατασκευής, η οποία ασχολείται κυρίως με εξαρτήματα μεγάλου μεγέθους που δεν μπορούν να τοποθετηθούν αυτόματα από το μηχάνημα λόγω ανοχής μεγέθους, βάρους ή θερμοκρασίας. Η διαδικασία επεξεργασίας plug-in είναι περίπου εξής:
Πρώτον, προετοιμασία
Προετοιμασία υλικού
Ελέγξτε το BOM (Bill of Materials): Βεβαιωθείτε ότι το μοντέλο, οι προδιαγραφές και η ποσότητα όλων των ηλεκτρονικών εξαρτημάτων συμφωνούν με τις απαιτήσεις σχεδιασμού.
Προεπεξεργασία εξαρτημάτων: Επεξεργασία ακροδέκτη των εξαρτημάτων που χρειάζονται προσθήκες, ρυθμίστε την απόσταση και γωνία του ακροδέκτη και την καθίστε να ταιριάζει με τη θέση της οπής της πλακέτας PCB. Για ορισμένα ειδικά στοιχεία, μπορεί να χρειαστεί να προ-κοπεί το μήκος του πείρου για την επακόλουθη εισαγωγή.
Επιθεώρηση του πίνακα PCB: Ελέγξτε εάν η ποιότητα και οι προδιαγραφές του πίνακα PCB πληρούν τις απαιτήσεις, συμπεριλαμβανομένου του εάν η επιφάνεια του πίνακα είναι επίπεδη και αν η θέση της οπής είναι ακριβής.
Προετοιμασία εργαλείων
Εργαλεία Εργαλεία: Εισαγωγή εργαλείων, όπως καρφίτσες, jigs ή εργαλεία, για την ακριβή εισαγωγή βοηθητικών εξαρτημάτων.
Εργαλεία συγκόλλησης: Προετοιμάστε εργαλεία συγκόλλησης και υλικά όπως πίνακας συγκόλλησης, συγκολλητής, σύρμα συγκόλλησης και ροή.
Συσκευές δοκιμών: Οι συσκευές δοκιμής, όπως τα πολυμέτρα και τα μεγεθυντικά γυαλιά, είναι έτοιμες για επακόλουθο έλεγχο ποιότητας.
Δεύτερον, διαδικασία επεξεργασίας plug-in
προσθήκη
Χειροκίνητη plug-in: Για μικρές παρτίδες, σύνθετα ή μεγάλα εξαρτήματα, χρησιμοποιείται συνήθως το χειροκίνητο plug-in. Σύμφωνα με το έγγραφο σχεδιασμού PCB, ο χειριστής εισάγει με ακρίβεια τα εξαρτήματα στις συγκεκριμένες οπές στην πλακέτα κυκλώματος.
Αυτόματη plug-in: Για μαζική παραγωγή, μπορείτε να χρησιμοποιήσετε ένα αυτόματο μηχάνημα plug-in για λειτουργία plug-in. Οι αυτόματοι εισαγωγείς μπορούν γρήγορα και με ακρίβεια να εισαγάγουν τυποποιημένα εξαρτήματα όπως αντιστάσεις και πυκνωτές.
Σημείωση προσθήκης:
Βεβαιωθείτε ότι η επιφάνεια των εξαρτημάτων είναι καθαρή και απαλλαγμένη από μολυσματικές ουσίες, όπως λεκέδες πετρελαίου και βαφή, έτσι ώστε να μην επηρεάζουν την ποιότητα συγκόλλησης.
Τα εξαρτήματα και η πλακέτα PCB θα πρέπει να είναι επίπεδες για να αποφευχθεί η ανομοιογενής συγκόλληση.
Εάν το στοιχείο έχει ένα σημάδι ένδειξης κατεύθυνσης, το plug-in πρέπει να πραγματοποιείται σε αυστηρή συμφωνία με την υποδεικνυόμενη κατεύθυνση.
Τοποθετήστε τη μέτρια δύναμη για να αποφύγετε τη ζημιά σε εξαρτήματα ή πλακέτα PCB.
Συγκόλληση
Προετοιμασία πριν από τη συγκόλληση: Πριν από τη συγκόλληση κύματος, ελέγξτε προσεκτικά εάν υπάρχει υπερβολική ροή ή άλλες ακαθαρσίες στον πίνακα PCB και αφαιρέστε την πλήρη.
Διαδικασία συγκόλλησης κύματος:
Τοποθετήστε την πλακέτα PCB στον μεταφορικό ιμάντα του κλιβάνου συγκόλλησης κύματος.
Μετά τον ψεκασμό της ροής, η ροή χρησιμοποιείται για την απομάκρυνση οξειδίων στην επιφάνεια συγκόλλησης και τη βελτίωση της ποιότητας της συγκόλλησης.
Εισαγάγετε τη ζώνη προθέρμανσης για να κάνετε την επιφάνεια συγκόλλησης και η επιφάνεια συγκόλλησης φτάσει στην κατάλληλη θερμοκρασία.
Μέσα από τη δεξαμενή συγκόλλησης Crest, η τετηγμένη συγκόλληση Crest συνδέει ηλεκτρικά τον ακροδέκτη του συστατικού της κασέτας στο PAD στην πλακέτα PCB.
Τέλος, η άρθρωση συγκόλλησης στερεοποιείται μέσω της ζώνης ψύξης.
Ρύθμιση παραμέτρων συγκόλλησης: Σύμφωνα με το υλικό τύπου συστατικού και πλακέτας κυκλώματος, ρυθμίστε τη θερμοκρασία του κλιβάνου συγκόλλησης κύματος, την ταχύτητα μεταφοράς, το ύψος της κορυφής των κυμάτων και άλλες παραμέτρους για να εξασφαλιστεί η ποιότητα συγκόλλησης.
Πείρος διάτμησης
Λειτουργία PIN: Επειδή οι ακροδέκτες των εξαρτημάτων DIP (διπλής γραμμής) εκτείνονται πέρα από την επιφάνεια PCB, απαιτείται θεραπεία με ακροδέκτη για την επίτευξη του κατάλληλου μεγέθους.
Προφυλάξεις για κοπή πόδια: Προσέξτε όταν κόβετε τα πόδια για να αποφύγετε τις ζημιές στις αρθρώσεις συγκόλλησης. Ειδικά εργαλεία κοπής ποδιών ή εξοπλισμός μπορούν να χρησιμοποιηθούν για εργασίες κοπής ποδιών.
Μετά τη συγκόλληση
Στόχος: Για να επισκευάσετε τα ελαττώματα συγκόλλησης που μπορεί να εμφανιστούν στη διαδικασία συγκόλλησης, όπως συνεχές κασσίτερο, λιγότερο κασσίτερο, έλλειψη κασσίτερου κ.λπ.
Λειτουργία: Χρησιμοποιήστε εργαλεία χειροκίνητης συγκόλλησης, όπως ηλεκτρικό συγκολλητικό σίδερο για να επισκευάσετε τη συγκόλληση ελλιπών ή κακώς συγκολλημένων εξαρτημάτων.
καθαρίζω
Στόχος: Για να αφαιρέσετε την υπολειμματική ροή και άλλους ρύπους στη διαδικασία συγκόλλησης και βεβαιωθείτε ότι η επιφάνεια PCB είναι καθαρή.
Μέθοδος καθαρισμού: Μπορεί να χρησιμοποιηθεί χημικός καθαρισμός, υπερηχητικός καθαρισμός και άλλες μέθοδοι. Μετά τον καθαρισμό, χρησιμοποιήστε ένα καθαρό πανί ή χαρτοπετσέτα για να στεγνώσετε την επιφάνεια PCB.
Τρίτον, επιθεώρηση ποιότητας και δοκιμές
Οπτική επιθεώρηση
Ελέγξτε το περιεχόμενο: Ελέγξτε την ποιότητα της άρθρωσης συγκόλλησης, τη θέση εγκατάστασης εξαρτημάτων, την πλακέτα PCB για ζημιές κλπ. Ο σύνδεσμος συγκόλλησης πρέπει να είναι πλήρης, ομαλή, απαλλαγμένη από ελαττώματα όπως εικονική συγκόλληση και βραχυκύκλωμα.
Εργαλεία επιθεώρησης: Ο μεγεθυντικός φακός, το μικροσκόπιο και άλλα εργαλεία μπορούν να χρησιμοποιηθούν για να βοηθήσουν την επιθεώρηση.
Λειτουργικές δοκιμές
Σκοπός δοκιμής: Να επαληθεύσει τη λειτουργία του PCBA (συγκρότημα πίνακα τυπωμένων κυκλωμάτων).
Μέθοδος δοκιμής: Χρησιμοποιήστε επαγγελματικό εξοπλισμό για λειτουργικές δοκιμές τελικών πίνακα PCBA, όπως online δοκιμές (ΤΠΕ), λειτουργικές δοκιμές (FT) κ.λπ. Η δοκιμή περιλαμβάνει ηλεκτρικές ιδιότητες όπως συνδέσεις κυκλώματος και τιμές αντίστασης, καθώς και λειτουργικές δοκιμές σε προσομοιωμένα πραγματικά περιβάλλοντα εργασίας.
Τέταρτον, Συσκευασία και Παράδοση τελικού προϊόντος
πακέτο
Συσκευασία ESD: Τα υλικά συσκευασίας ESD, όπως οι σακούλες ESD και ο αφρός, θα πρέπει να χρησιμοποιούνται για ηλεκτροστατικά ευαίσθητα ηλεκτρονικά εξαρτήματα.
Μάρκα και εγγραφή: Σημειώστε το όνομα, τις προδιαγραφές, την ποσότητα, την ημερομηνία παραγωγής και άλλες πληροφορίες σχετικά με τη συσκευασία και επισυνάψτε την αναφορά επιθεώρησης και το πιστοποιητικό συμμόρφωσης.
Παραδίδουν αγαθά
Επιθεώρηση προ-αποστολής: Πριν από την αποστολή, τα συσκευασμένα προϊόντα ελέγχονται ξανά για να διασφαλιστεί ότι η ποσότητα είναι σωστή και η συσκευασία είναι άθικτη.
Ρυθμίσεις εφοδιαστικής: Επιλέξτε τις σωστές μεθόδους εφοδιαστικής για να διασφαλίσετε ότι τα προϊόντα μπορούν να είναι με ασφάλεια και εγκαίρως στα χέρια των πελατών.
Μέσω της παραπάνω διαδικασίας επεξεργασίας plug-in, μπορεί να εξασφαλίσει την ακριβή εγκατάσταση και την αξιόπιστη σύνδεση των εξαρτημάτων μεγάλου μεγέθους στην πλακέτα PCB, παρέχοντας ισχυρή εγγύηση για την κανονική λειτουργία ηλεκτρονικών προϊόντων. Στην πραγματική λειτουργία, οι προδιαγραφές της διαδικασίας και τα πρότυπα ποιότητας θα πρέπει να παρατηρούνται αυστηρά ώστε να διασφαλίζεται ότι κάθε βήμα της επιχείρησης είναι να επιτευχθεί τα καλύτερα αποτελέσματα.
