XDCPCBA es una empresa profesional de ensamblaje de PCB. Brindamos servicios de fabricación y ensamblaje de PCB. Los equipos de prueba avanzados son nuestro compromiso con la calidad del producto.

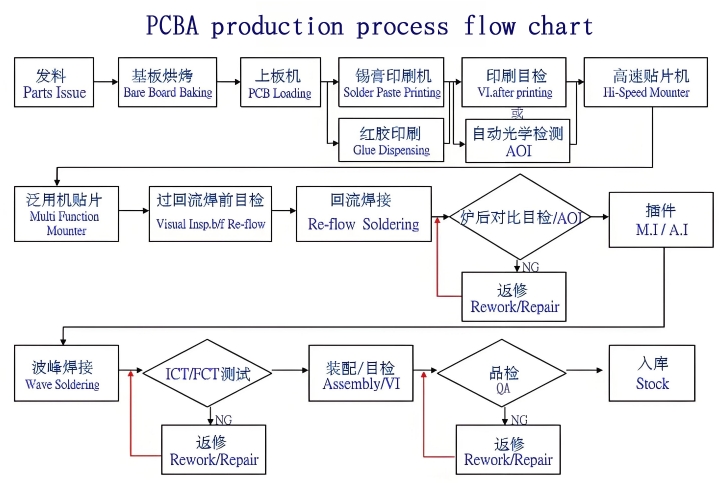

Proceso de montaje BGA

  • Diseño de PCB y preparación de pads.
Durante la etapa de diseño, es necesario garantizar que las almohadillas de la PCB cumplan con los requisitos de tamaño y diseño del BGA. Los procesos OSP (capa protectora de almohadilla orgánica) o ENIG (superficie de almohadilla metalizada) se suelen utilizar para garantizar la planitud de las almohadillas y la calidad de la soldadura.
  • Impresión de pasta de soldadura
Utilice una malla de acero para imprimir la pasta de soldadura de manera uniforme en las almohadillas BGA de la PCB.
Punto clave: el espesor de la pasta de soldadura debe ser preciso, generalmente entre 0,12 y 0,18 mm, y la forma de la pasta de soldadura después de la impresión debe ser uniforme y completa para evitar puentes o desconexiones.
  • Colocación de componentes BGA
Utilice una máquina de colocación para colocar con precisión los componentes BGA en la pasta de soldadura.
Punto clave: asegúrese de que las bolas de soldadura de los componentes BGA estén alineadas con el centro de las almohadillas de PCB y se debe evitar la vibración o el desplazamiento durante el proceso de colocación.
Equipo de inspección por rayos X.
  • soldadura por reflujo
La PCB se envía al horno de soldadura por reflujo y la soldadura se completa mediante el control de zona de temperatura.
Punto clave: La curva de temperatura debe establecerse estrictamente de acuerdo con las especificaciones de soldadura en pasta, incluidas las etapas de precalentamiento, temperatura constante, reflujo y enfriamiento.
La temperatura máxima de reflujo suele ser de 230 °C a 250 °C, que se ajusta según el tipo de soldadura en pasta y la sensibilidad térmica del componente. Al soldar, asegúrese de que todas las bolas de soldadura estén derretidas de manera uniforme y firmemente conectadas.
  • Inspección de calidad de soldadura
Las uniones de soldadura de BGA están ubicadas en la parte inferior del componente y no se pueden observar directamente a simple vista, por lo que se requiere equipo profesional para la inspección:
1 .Inspección por rayos X : verifique si hay defectos como huecos, puentes, circuitos abiertos o desalineación en las uniones de soldadura.
2. Inspección óptica automática (AOI): detecta la posición y el desplazamiento de BGA.
3. Prueba funcional (FCT): Verifique si el funcionamiento de toda la placa de circuito es normal.
  • Procesamiento de retrabajo (si está defectuoso)
Si se encuentra un problema de soldadura, se puede procesar a través de la estación de retrabajo BGA. Los métodos específicos incluyen:
1. Calentar y retirar los componentes BGA defectuosos.
2. Retire la pasta de soldadura antigua y vuelva a imprimir la pasta de soldadura.
3. Vuelva a montar los componentes BGA y realice la soldadura por reflujo.

Ventajas del proceso PCB BGA

Áreas de aplicación

Electrónica de Consumo
Aplicación de PCBA en electrónica de consumo.
campo medico
Aplicación de PCBA en el campo médico.
物联网IOT
Aplicación de PCBA en el campo del Internet de las Cosas
Electrónica automotriz
Aplicación de PCBA en electrónica automotriz.
Equipo de comunicación
PCBA se utiliza en equipos de comunicación.
Instrumentos y medidores
PCBA se utiliza en instrumentos y medidores.

Preguntas frecuentes sobre el ensamblaje de BGA

  • ¿Cuáles son los principales materiales para el montaje de BGA?

    Respuesta: Los siguientes materiales se utilizan principalmente en el proceso de ensamblaje de BGA:
    1. Pasta de soldadura: se utiliza para soldar la conexión entre BGA y PCB;
    2. Componentes BGA: los chips electrónicos reales que deben ensamblarse;
    3. Placa PCB: la placa de circuito básica que lleva todos los componentes.

  • ¿Cómo lidiar con defectos comunes en el ensamblaje BGA?

    Respuesta: Los defectos comunes de la soldadura BGA incluyen uniones de soldadura en frío, uniones de soldadura en frío y cortocircuitos. Los métodos de tratamiento incluyen:
    1. Juntas de soldadura en frío y juntas de soldadura en frío: recaliente las juntas de soldadura para volver a soldarlas o utilice una pistola de aire caliente para calentar localmente;
    2. Cortocircuito: utilice desoldador con aire caliente o herramientas como pinzas para separar con cuidado a la temperatura del soldador.

  • ¿Cómo comprobar la calidad de las uniones soldadas después de la soldadura BGA?

    Respuesta: Dado que las uniones de soldadura BGA se encuentran en la parte inferior del paquete, no se pueden observar directamente a simple vista. Los métodos de inspección comunes incluyen:
    1. Inspección óptica automatizada (AOI): compruebe si hay defectos obvios durante el montaje;
    2. Inspección por rayos X: utilice equipos de rayos X para detectar la integridad de las uniones de soldadura y encontrar problemas potenciales como uniones de soldadura falsas y uniones de soldadura en frío.

  • ¿Cómo garantizar la calidad de la soldadura durante el montaje BGA?

    Respuesta: Los métodos para garantizar la calidad de la soldadura incluyen:
    1. Seleccione correctamente la soldadura en pasta para garantizar que su viscosidad y parámetros de impresión cumplan con los requisitos;
    2. Utilice máquinas de colocación automática precisas para la colocación de componentes para garantizar que cada BGA tenga la posición correcta;
    3. Controle la curva de temperatura de soldadura por reflujo para evitar defectos de soldadura como soldadura en frío o sobrecalentamiento.

  • ¿Cuáles son las ventajas de BGA en comparación con otros tipos de paquetes?

    Respuesta: El paquete BGA tiene mayor densidad de pines, buena gestión térmica y rendimiento eléctrico en comparación con otros tipos de paquetes (como TQFP y QFN). Los pines de BGA están conectados directamente en la parte inferior, lo que puede reducir la inductancia y capacitancia parásitas y mejorar la velocidad y estabilidad de transmisión de la señal.
